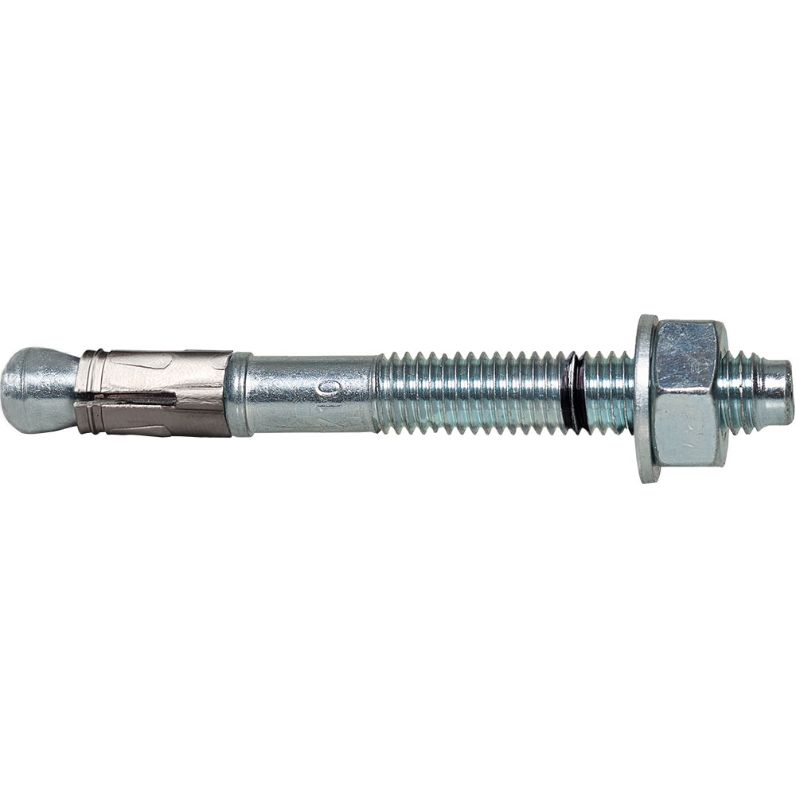

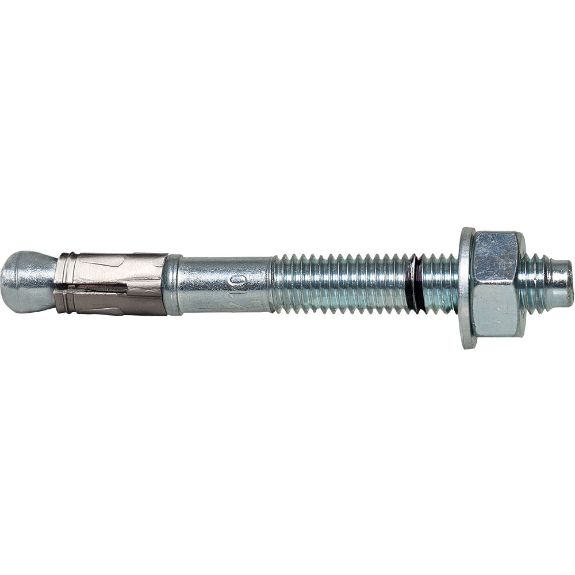

Anclaje metálico espárrago BAZ plus 10-112, acero cincado, Homologado Opción 1

El anclaje metálico esparrago BAZ plus es adecuado para fijar una amplia variedad de elementos en hormigón fisurado y no fisurado. Su larga rosca le permite adaptarse a multitud de espesores a fijar, también en instalaciones separadas de la pared.El anclaje metálico BAZ alcanza valores de carga elevados incluso con pequeñas distancias al borde y al eje.

Introducción rápida y segura del anclaje debido a la especial geometria del clip. El diseño del cono de expansión facilita su instalación, también en orificio pasante a través de la madera. La perfecta transición entre el cono y el manguito de expansión asegura una fiable y alta expansión. La cabeza del anclaje BAZ está especialmente protegida para soportar los impactos de inserción

p_bazp
p_bazp

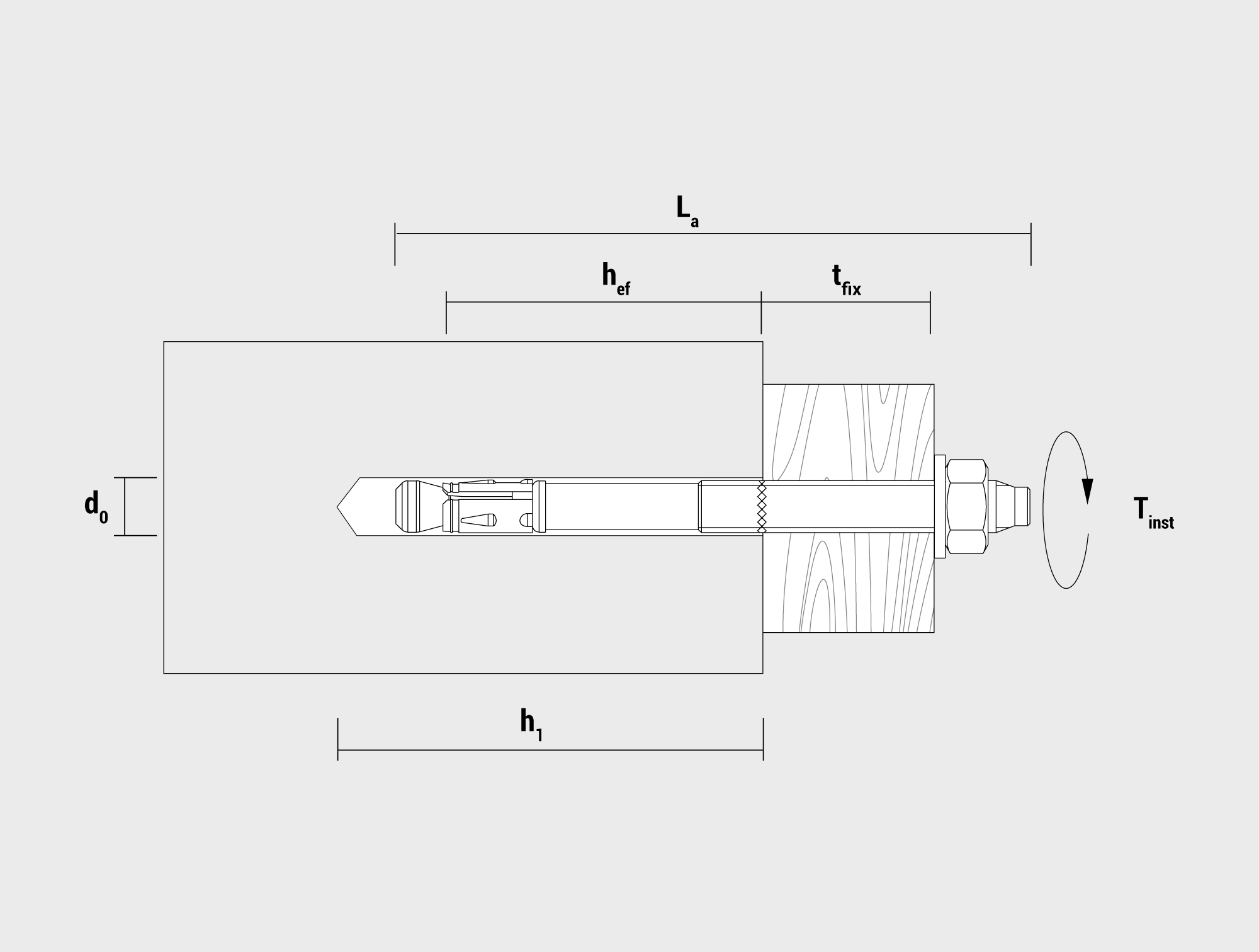

Diámetro del agujero (mm)
d0 10
Profundidad de agujero (mm)
h1 55/75
Profundidad efectiva de anclaje (mm)
hef 40/60
Longitud del anclaje [mm]
La 112
Espesor (mm)
tfix 50/30
Tipo de rosca
th M10
Material
Acero
Baño
Galvanizado
Tipo de envasado
Caja
Cantidad mínima
25
Peso
g 68.9
td_baz_plus
  • Unión de estructuras de acero
  • Barandillas de acero inoxidable
  • Ascensores
  • Soportería de tubería
  • Bandejas
  • Guardarrail
  • Subestructuras de fachadas
Características clave
  • Homologación CE para hormigón no fisurado y fisurado (opción 1)
  • Se puede utilizar si hay riesgo sísmico
  • Homologado al fuego
  • Vástago y rosca estampados en frío dándole al anclaje BAZ una alta precisión y resistencia
  • La cabeza del anclaje evita la destrucción de la rosca mientras se introduce con martillo.
  • El redondeo de la punta facilita la inserción del anclaje en el orificio, especialmente cuando se instala a través de madera
  • El ajuste perfecto entre cono y clip asegura una expansión fiable y cargas elevadas consistentes
  • Posibilidad de dos empotramientos
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa

Instalación de Anclaje metálico espárrago BAZ plus 10-112, acero cincado, Homologado Opción 1
